产品简介
钢结构氟碳漆是一种防腐、装饰、机械性能均非常优秀的高档面漆，用于户外环境下的长效涂层。钢结构氟碳漆含有F-C化学键，具有极好的稳定性，对紫外线抵抗能力强，室外涂装可保护20年以上。钢结构氟碳漆防护效果显著，主要用于腐蚀环境比较恶劣或者装饰要求较高的领域，如桥梁钢结构、混凝土外墙涂装、建筑场馆、护栏装饰、港口设施、海洋设备防腐等。
性能特点
●重防腐性：钢结构氟碳漆主要用于重防腐领域，如海洋、沿海地区，耐溶剂性能优异，耐酸碱 盐水、汽油、柴油、强腐蚀性溶液等，漆膜不溶解，无异常。
●装饰性能：钢结构氟碳漆漆膜颜色多样，可调制实色漆和金属质感面漆，室外使用保光保色，涂层长久不变色。
●超耐候性：钢结构氟碳漆涂层耐候抗紫外线特性优异，漆膜20年使用不粉化，具有非常好的保护特性。
●自清洁性：氟碳涂层具有自清洁特性，表面能较大，不粘污、易清洗，保持漆膜持久如新。
●机械性能：钢结构氟碳漆漆膜机械性能强，附着力、抗冲击强度、柔韧性均达到标准检测。
●配套性能：钢结构氟碳漆可以和当前主流的涂料配套使用，如环氧底漆、环氧富锌底漆、环氧云铁中间漆等。
技术参数
项目
指标
不挥发物，%≥
白色和浅色
50
其他色
40
溶剂可溶物氟含量，%≥
双组份（漆组分）
≥18（国标）
干燥时间，h≤
表干（自干漆）
2
实干（自干漆）
24
烘干（140℃）
0.5可商定
遮盖率≥
0.9
涂膜外观
正常
重涂性
重涂无障碍
光泽（含铝粉、珠光颜料的涂料除外）
商定
铅笔硬度（擦伤）≥
F
耐冲击性，cm≥
附着力级，≤
1
耐弯曲性，mm≤
耐酸性（168h）
无异常
耐碱性（168h）
耐湿冷热循环性（10次）
耐污染性
通过
耐溶剂擦拭性，次，≥（丁酮）
1000
耐湿热性
1000h不起泡，不生锈，不脱落
耐盐雾性
耐人工气候老化性
白色或浅色
2500h不起泡，不生锈，不脱落
粉化/级≤
变色/级≤
失光/级≤
主要用途
钢结构氟碳漆适用于城市大气、化工大气、海洋大气、强紫外线照射地区、风沙环境下装饰、保护面涂层。钢结构氟碳漆主要用于钢结构桥梁面漆，混凝土桥梁防腐面漆，金属幕墙漆、建筑钢结构（机场、体育场、图书馆）、港口码头、沿海海洋设施等防护。
产品展示
钢结构氟碳漆是重防腐领域常用的涂料，要达到长效防腐（使用20年以上）必须使用配套涂装系统，单独的仅用钢结构氟碳漆并不能达到理想的效果。钢结构氟碳漆主要与双组份底漆和中间漆配套涂装，在重防腐领域使用，除了使用合理的配套涂装体系外，还需要按照施工需求达到规定的漆膜厚度。
1、桥梁钢结构：无机富锌底漆+环氧封闭底漆+环氧云铁中间漆+钢结构氟碳漆
2、混凝土结构涂装：环氧封闭底漆+环氧云铁中间漆+钢结构氟碳漆
3、公路护栏装饰：环氧底漆+钢结构氟碳漆
4、建筑场馆涂装：环氧富锌底漆+环氧云铁中间漆+氟碳金属漆
施工工艺
表面处理
●钢结构表面处理：表面需要喷砂处理，达到Sa2.5级标准，表面粗糙度达到40-70μm，并且去除油污等杂质。
●混凝土表面处理：表面进行喷砂处理，除去松动部位，凹陷不平处填补腻子，除去油污，新筑混凝土养护期需达到28天以上。
底漆涂装
●钢结构使用环氧富锌底漆（底漆根据具体要求选用），喷涂70-80μm，对基材起到阴极保护防腐作用。
●混凝土表面满批腻子，涂装环氧封闭底漆25-40微米，涂层不宜过厚。
中间漆涂装
●中间漆在底漆实干后施工，可选用环氧云铁中间漆、环氧厚浆漆、环氧中涂漆等
面漆涂装
●中间漆实干后，涂装钢结构氟碳漆2道，推荐膜厚60-80μm，漆膜表面无缺陷，光滑平整。

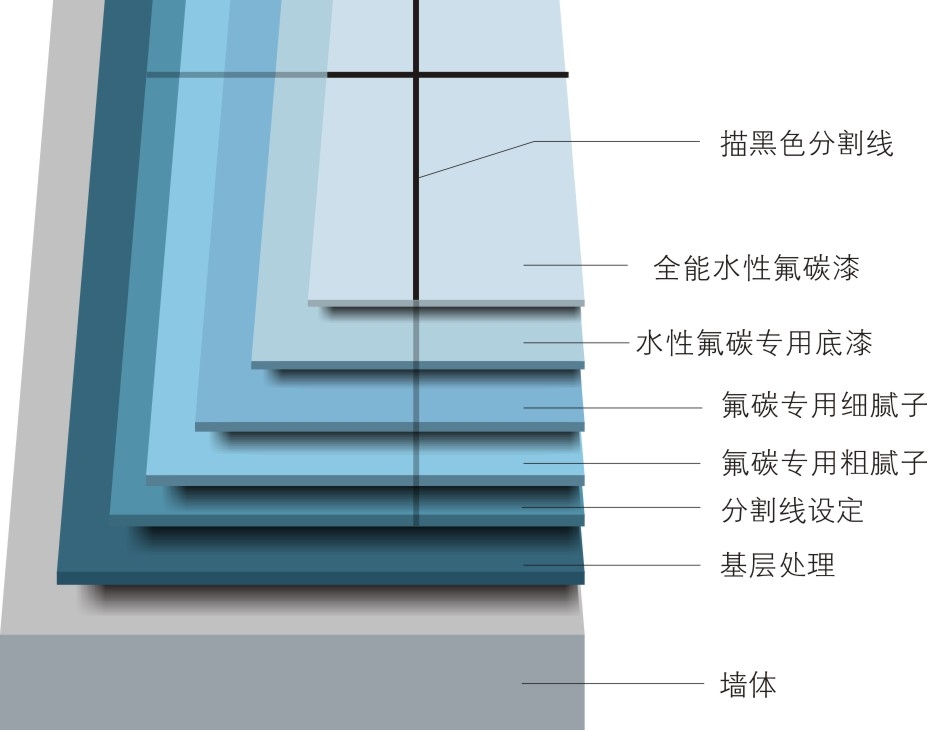

产品推荐配套体系
