产品简介
外墙氟碳漆是专用于建筑、厂房、外墙涂装的防护装饰涂层，外墙氟碳漆属于中高档的面漆。外墙氟碳涂料是由氟碳树脂、颜料、填料、溶剂和助剂等组成，双组份包括主漆和固化剂，是长效防腐的交联固化型涂料。
性能特点
●防腐特性：外墙氟碳漆主要用于建筑、工厂等墙面，耐溶剂性能优异，耐酸碱、盐水、汽油、柴油、强腐蚀性溶液等。
●装饰性能：外墙氟碳漆漆膜颜色多样，可调制实色漆和金属质感面漆，室外使用保光保色，涂层长久不变色。
●超耐候性：外墙氟碳漆涂层耐候抗紫外线特性优异，漆膜20年使用不粉化，具有非常好的保护特性。
●自清洁性：外墙氟碳涂层具有自清洁特性，表面能较大，不粘污、易清洗，保持漆膜持久如新。
●机械性能：外墙氟碳漆漆膜机械性能强，附着力、抗冲击强度、柔韧性均达到标准检测。
●配套性能：外墙氟碳漆可以和多种涂料配套应用，如外墙封闭底漆、环氧中间漆等。
主要用途
外墙氟碳涂料适用于建筑场馆、混凝土水泥外墙、工厂仓库车间、桥梁混凝土等墙面，外墙氟碳漆配套相应的底漆和中间漆，达到良好的涂装质量，对墙体具有非常好的防护作用和装饰效果。
技术参数
项目
指标
漆膜颜色和外观
各色，涂层光滑平整
附着力（划格法）
1级
柔韧性
1mm
干燥时间（23±2℃）
表干：2h，实干：24h
硬度
（摆杆）0.6，（铅笔法）2H
冲击强度
50kg·cm
耐砂浆性（24h）
漆膜无变化
耐水性（168h）
耐湿冷热循环性（10次）
耐洗刷性
≥10000次
耐污染性
通过
耐玷污性
（白色或浅色，含铝粉、珠光颜料的涂料除外）10%
耐溶剂擦拭性
（二甲苯）≥100次
人工加速老化试验
2500h，漆膜无明显裂纹，粉化≤1级，变色≤2级，失光≤2级
配套体系
外墙氟碳漆需要配套底漆中间漆，才能确保涂装品质，达到长久的防腐保护，单独使用外墙氟碳漆并不能起到良好的作用，根据施工要求以及工程设计可以有多种选择。
环氧水泥封闭底漆+环氧云铁中间漆+外墙氟碳涂料
水泥环氧封闭底漆+环氧厚浆中间漆+外墙氟碳涂料
水泥环氧封闭底漆+外墙氟碳涂料
施工工艺
●表面处理
1、抹灰和混凝土的基层质量应符合《JGJ建筑装饰工程施工及验收规范》。
2、抹灰层或混凝土表面层(包括分割缝、窗框周围等)不得有污物。
3、基层表面必须牢固、无酥松，不得有裂缝或起壳，平整度≤2mm，基层无浮尘，无粘附颗粒物。
4、抹灰和混凝土基层涂刷，要求含水率不得大于10%，PH值不得高于9。
5、新粉刷水泥砂浆墙面夏季要求养护10天以上，冬季需20天以上，现浇混凝土墙面夏季需养护21天以上，冬季需28天以上。
●底漆涂装：对已经做好处理或刮完腻子的表面，涂装环氧封闭底漆，喷涂、辊涂均可，封闭底漆可以渗透进基材毛细孔，封闭水汽的进出。
●中间漆涂装：中间漆可以加厚涂层，提高防腐效果，节约成本。中间漆具有较好的附着力，连接着底漆和面漆。
●面漆涂装：外墙氟碳面漆喷涂施工2道，表面光滑平整，漆膜不起泡、不开裂、颜色一致。
施工方法
外墙氟碳漆可无气喷涂、有气喷涂、刷涂和滚涂。
喷嘴尺寸
出口压力
稀释比率（质量比）
无气喷涂
0.33mm-0.43mm
10-15Mpa
6-10%
空气喷涂
——
20-26%
刷涂，辊涂
10-20%
干燥时间&涂装间隔
温度
5℃
20℃
30℃
指触干燥
1hrs
15mins
10mins
半硬干燥
4hrs
2hrs
1hr
最小涂装间隔
24hrs
10hrs
最大涂装间隔
7days
其他项目
施工温度：0℃～40℃
混合：使用动力工具或手动工具充分搅拌均匀
混合比例：主剂/固化剂=10/1/5-8(质量比）
稀释剂：氟碳专用稀释剂
混合使用期：
时间
5hrs

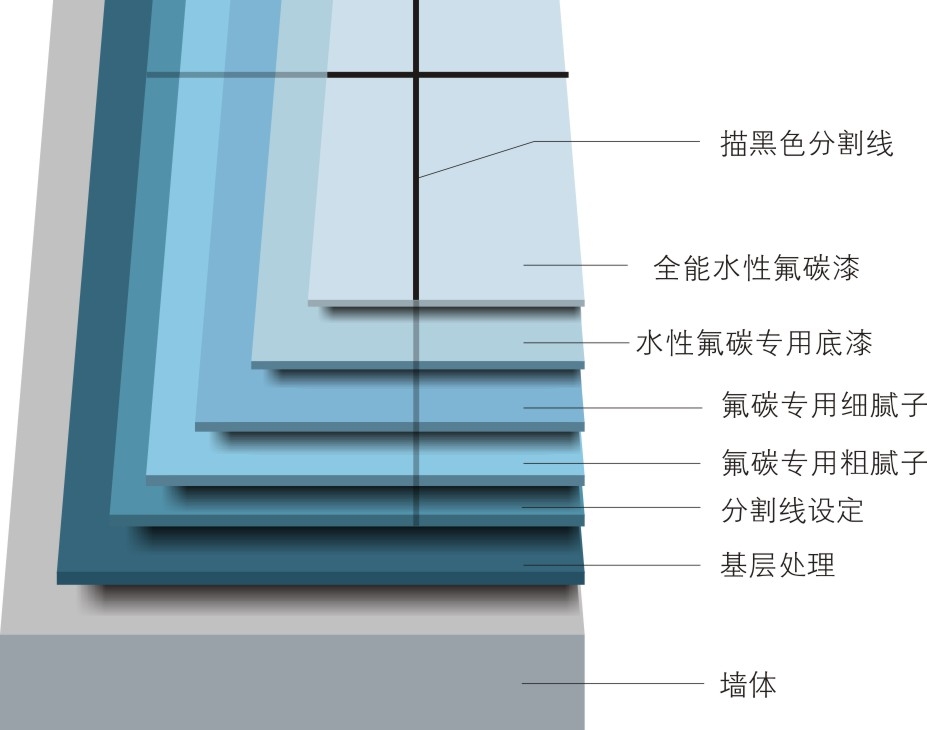

产品推荐配套体系
